Querendo conhecer e aprender sobre os processos de montagem de placas de circuitos impressos, as famosas placas verdes ou placas eletrônicas. Aqui você poderá tirar as principais dúvidas.

Existem vários equipamentos utilizados na montagem de placas de circuito impresso (PCBs). Alguns dos principais são: 1. Impressora / Printer: é utilizado em conjunto com o Stencil para imprimir a pasta de solda nos pads da PCB. 2. Máquina de inspeção de pasta de solda / SPI: é um equipamento que inspeciona a pasta de solda logo o processo de impressão; 3. Máquina de inserção de componentes: é um equipamento que automatiza a inserção de componentes eletrônicos na PCB. As máquinas de inserção podem ser de dois tipos: Pick-and-Place (para componentes SMD) ou THT (Through-Hole Technology, para componentes PTH inseridos nos furos da PCB). 4. Máquina de inspeção ótica / AOI: é uma máquina que inspeciona visualmente a PCB para garantir que todos os componentes foram montados corretamente e que não há problemas de soldagem. 5. Máquina de solda: é um equipamento que faz a soldagem dos componentes na PCB. As máquinas de solda podem ser de dois tipos: Reflow (para componentes SMD) ou Wave (para componentes PTH). 6. Máquina de testes: é um equipamento que testa a PCB para garantir que todos os componentes e os circuitos estão funcionando corretamente. 7. Cortadora de PCB / Router: é uma máquina utilizada para cortar a PCB em tamanho e formato desejados, ou seja, separar as peças que estão em forma de painéis. Existem outros equipamentos e tecnologias utilizadas no processo de montagem de placas de circuito impresso PCBs, mas estes são alguns dos principais.

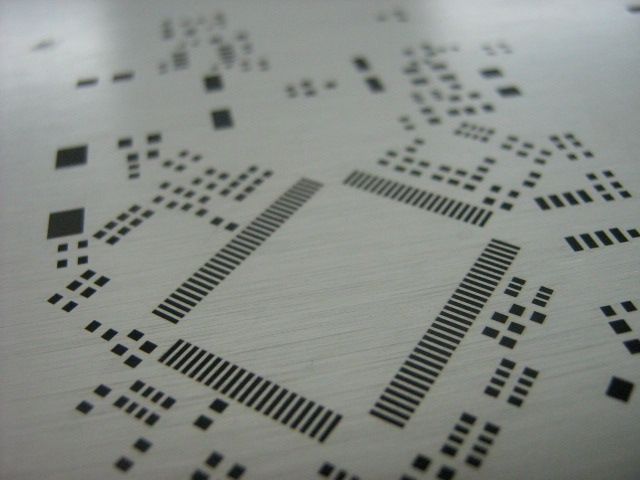

Um Stencil SMT (Surface Mount Technology) é um dispositivo utilizado no processo de montagem de placas de circuito impresso (PCBs) mais especificamente para impressão da pasta de solda na superfície. Posterior os componentes SMD (Surface Mount Devices) são posicionados e soldados através do processo de reflow. O stencil SMT é um dispositivo plano composto por um quadro de alumínio com uma tela de poliéster esticada e colada, sobre essa tela é também colada uma chapa de aço inox. Normalmente produzido neste materiais o Stencil SMT possui aberturas precisamente cortadas a laser para coincidir com os pads de solda dos componentes SMD na PCB. Quando a pasta de solda é espalhada sobre o stencil, as aberturas permitem que apenas a quantidade adequada de pasta de solda seja depositada nos pads de solda da PCB. As principais funções de um stencil SMT são: Imprimir a quantidade adequada de pasta de solda nos pads de solda da PCB; Garantir a precisão e uniformidade da distribuição de pasta de solda em toda a PCB; Aumentar a eficiência e consistência do processo de soldagem; Reduzir a incidência de erros de soldagem e retrabalho. Em resumo, o stencil SMT é uma ferramenta importante para garantir a qualidade e confiabilidade da montagem de PCBs com componentes SMD.

No contexto da montagem eletrônica, as esferas de solda são pequenos depósitos esféricos de excesso de solda que podem se formar na superfície de uma placa de circuito impresso (PCB) ou nos condutores ou terminações dos componentes eletrônicos. Os SOLDER BALLS podem ocorrer devido a uma variedade de fatores, incluindo deposição imprópria de pasta de solda, processos de impressão ou refluxo deficientes, e colocação ou alinhamento deficiente dos componentes. Os SOLDER BALLS podem ser problemáticos porque podem causar curto-circuitos ou outros problemas elétricos, e também podem interferir na inspeção visual das juntas de solda. Para evitar a formação de esferas de solda, é importante otimizar os processos de impressão e refluxo, garantir a deposição apropriada da pasta de solda e usar projetos e materiais apropriados de estêncil. A formação de esferas de solda também pode ser reduzida pela implementação de medidas apropriadas de inspeção e controle de qualidade para detectar e tratar de casos de excesso de solda. Há várias técnicas que podem ser usadas para remover os SOLDER BALLS, como o uso de um ferro de solda e um sugador para remover o excesso de solda, ou o refluxo da junta de solda para tentar redistribuir o excesso de solda. Entretanto, é geralmente preferível evitar a formação de bolas de solda em primeiro lugar, pois isso reduz o risco de danificar o componente eletrônico ou o PCB. Em geral, reduzir a ocorrência de esferas de solda é uma consideração importante na montagem eletrônica, e uma atenção cuidadosa à otimização do processo e ao controle de qualidade pode ajudar a obter juntas de solda de alta qualidade e confiáveis.

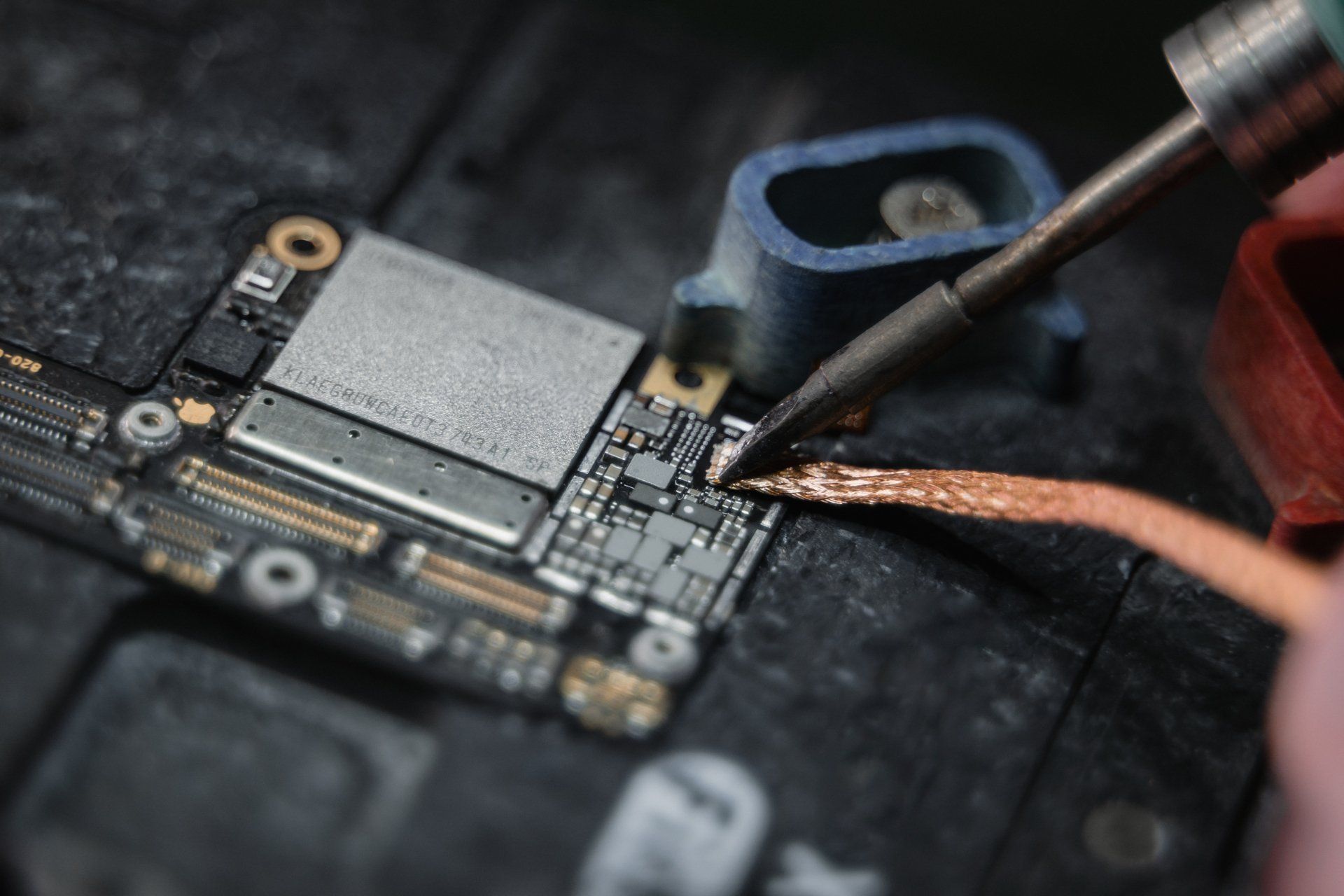

Na montagem eletrônica, um "SOLDER BRIDGE" ou "solda curta" é uma condição em que dois ou mais pads ou terminais adjacentes em um PCB tornam-se eletricamente conectados por uma pequena ponte de material de solda em excesso. Isto pode ocorrer durante o processo de refusão quando a pasta de solda é depositada em excesso, ou quando o projeto da placa de circuito impresso ou o layout dos componentes dificulta a separação adequada entre os pads. As SOLDER BRIDGE podem causar curto-circuitos ou outros problemas elétricos, podendo levar a falhas ou danos ao produto. Para evitar a formação de pontes de solda, é importante otimizar os processos de impressão e refusão, garantir a deposição apropriada da pasta de solda e usar design e especificações adequadas de stencil. A atenção cuidadosa na colocação e alinhamento dos componentes também é importante para garantir a separação adequada entre os cabos ou almofadas adjacentes. A formação de pontes de solda pode ser reduzida pela implementação de medidas apropriadas de inspeção e controle de qualidade para detectar e tratar de casos de excesso de solda ou alinhamento deficiente. Em alguns casos, uma ponte de solda pode ser removida usando um ferro de solda ou um sugador para remover o excesso de solda. Entretanto, é geralmente preferível evitar a formação de ponte de solda em primeiro lugar, pois isso reduz o risco de danificar o componente eletrônico ou o PCB. Em geral, reduzir a ocorrência de pontes de solda é uma consideração importante na montagem eletrônica, e uma atenção cuidadosa à otimização do processo e ao controle de qualidade pode ajudar a obter juntas de solda de alta qualidade e confiáveis.
