Stencil SMT em uma breve explicação!
Um Stencil SMT (Surface Mount Technology) é um dispositivo utilizado no processo de montagem de placas de circuito impresso (PCBs) mais especificamente para impressão da pasta de solda na superfície. Posterior os componentes SMD (Surface Mount Devices) são posicionados e soldados através do processo de reflow.

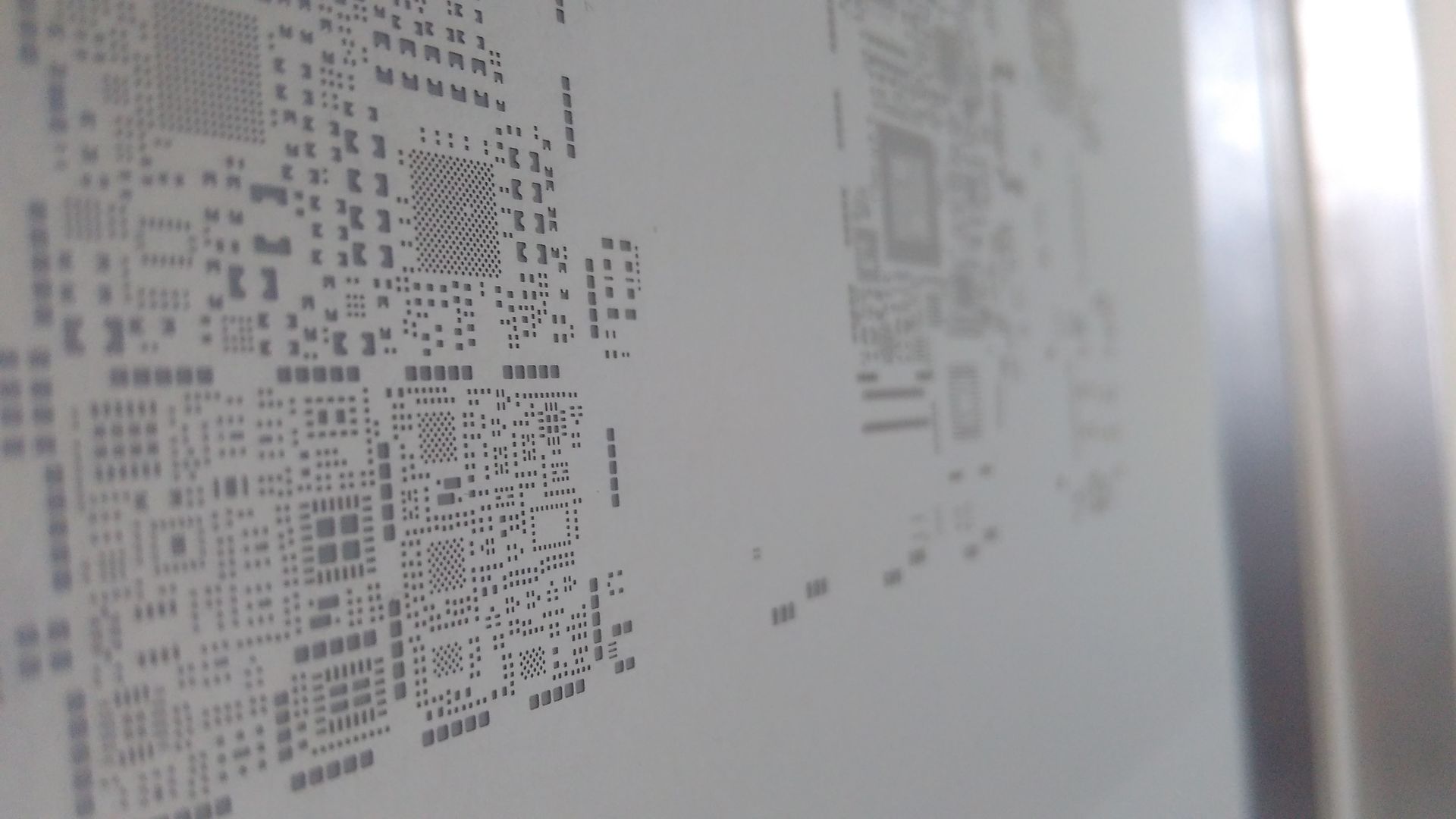

O stencil SMT é um dispositivo plano composto por um quadro de alumínio com uma tela de poliéster esticada e colada, sobre essa tela é também colada uma chapa de aço inox. Normalmente produzido neste materiais o Stencil SMT possui aberturas precisamente cortadas a laser para coincidir com os pads de solda dos componentes SMD na PCB. Quando a pasta de solda é espalhada sobre o stencil, as aberturas permitem que apenas a quantidade adequada de pasta de solda seja depositada nos pads de solda da PCB.
As principais funções de um stencil SMT são:
- Imprimir a quantidade adequada de pasta de solda nos pads de solda da PCB;
- Garantir a precisão e uniformidade da distribuição de pasta de solda em toda a PCB;
- Aumentar a eficiência e consistência do processo de soldagem;
- Reduzir a incidência de erros de soldagem e retrabalho.
- Em resumo, o stencil SMT é uma ferramenta importante para garantir a qualidade e confiabilidade da montagem de PCBs com componentes SMD.
